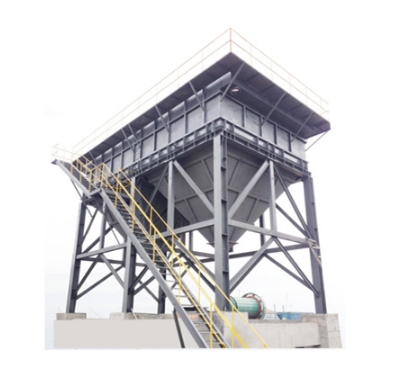

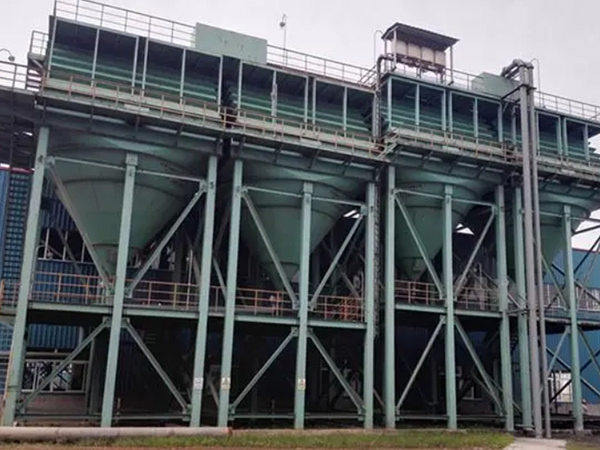

振动型斜板浓密机，如高频振动斜板浓密机，是斜板浓缩通道的集成模式，它基于物料自重和振动作用，通过高频振动和斜板结构实现固液分离。以下是对振动型斜板浓密机的详细介绍：

工作原理

振动型斜板浓密机的工作过程主要包括进料、混合物分层和分离三个步骤：

1. 进料：将待处理的固液混合物通过进料管道输入到斜板浓密机中。
2. 混合物分层：当固液混合物进入斜板浓密机后，由于斜板的倾斜角度和振动，使得固液混合物在斜板上逐渐分层。固体颗粒不断沉降，而液体则向上流动。
3. 分离：固体颗粒在沉降的过程中逐渐形成浓稠的泥浆，并被收集在斜板的下部。液体则经过斜板的倾斜角度和振动，向上流动，并通过出料口排出。

设备特点

1. 斜板浓缩通道的集成模式：每个沉降通道具有相同的进料、分级浓缩、排砂和溢流功能，结构尺寸相同，保证各分级浓缩通道作业的稳定性和同一性。
2. 斜板组模块化：由相同的斜板组模块进行组合与集成，形成所需要的设备总沉降面积，能简单实现设备的大型化。
3. 耐磨损、抗静电材料：采用耐磨损、抗静电能力强的高分子塑料材料为基料加工的斜板，具有表面光滑疏水、抗静电、耐磨损的特殊效果，细泥物料不易在斜板板面粘接和堆积。
4. 高频振动设计：斜板组模块间歇式高频微振，对斜板组模块进行定期自动清洗，使斜板上的物料有序下滑，保证斜板板面上不堆积物料，板间不堵塞，从而保证设备长期稳定的工作效能。
5. 浓缩与分级：浓缩过程在各个独立的斜板通道内分别完成，细粒溢流或清水从各通道溢流面横向直接排出，缩短了溢流排出路径，解决溢流排出过程的细粒短路和循环问题，保证设备获得较高的分级浓缩效率。
6. 底流无障碍排放：采用底流无障碍排放装置设计，减少和避免阀门和管道的堵塞和磨损，达到良好的使用效果。
7. 占地面积小，能耗低：设备占地小，动力消耗少，使用、维护成本低。单位占地面积是普通浓密机的1/5_{1/10，能耗是普通浓密设备的1/5}1/10。

应用范围

振动型斜板浓密机广泛应用于多个行业，包括但不限于：

1. 冶金：用于湿法浸出液、中和液、烟气洗涤系统排水、轧钢排水和锈皮水、酸洗液、循环水等的浓密与回水。
2. 化工：用于磷矿擦洗溢流、磷酸浸出液、各种氢氧化物废水、糖厂污泥水、纤维废液、茎皮末、漂白液等的处理。
3. 电厂：用于SO2洗涤液、冷却塔排水、灰尘洗水及废水等的处理。
4. 环保：用于各种生活废水的沉降处理、各种工业废水的沉降分离。
5. 煤炭：用于洗煤厂煤泥水沉降处理。
6. 选矿：用于选矿厂精矿、尾矿的浓密与回水，中矿及中间产品的浓密、分级与脱泥，旋流器溢流、洗矿溢流和细泥的浓密与回水。

操作与维护

1. 操作

   • 设备投料前，应先检查清理浓密锥斗、斜板组模块、溢流槽、溢流箱、分矿箱上部和内部的杂物，防止异物对斜板通道和设备的堵塞。
   • 检查底流一级阀门是否全开，二级阀门根据给矿量适当调整，但不能完全关死，防止物料堆积，造成底流锥斗或者阀门的堵塞。
   • 设备检查正常后一般先用清水试车，检查各通道的运行情况，溢流和底流是否排放通畅，确认设备正常后可以开始投料。
   • 正常生产后，开启设备控制柜并将旋钮调到自动，控制柜预设为斜板组模块每2小时振动一次，振动时间为2分钟。具体振动时间和间歇时间可根据需要进行调整。

2. 维护

   • 运转过程中，要注意观察设备给料流量和浓度的变化，底流流量和浓度的变化，根据需要调整底流阀门开启度。
   • 注意观察振动器的运行情况，有异常现象要及时处理。
   • 观察溢流密封条有无损坏，若有破损，需及时更换。
   • 需要停车检修时，先将控制柜和电源关掉。打开底流阀门，并及时用清水冲洗斜板组模块，将设备内部所有物料清理干净，防止斜板面粘接物料，防止物料长期堆积堵塞底流锥斗及其阀门。
   • 若设备长期不使用，应在清理干净设备内的全部物料后，关闭底流、二级阀门，加清水至溢流开始外排为止，控制和减少设备内部的氧化和腐蚀。
   • 定期给阀门涂抹润滑油。
   • 斜板组模块一般无需检修，斜板厚度小于2mm时，可将斜板组模块整体更换，或更换其中的专用斜板。
